Skema ta 'Kontroll tal-Prodott ta' Heater tal-Likwitant ta 'Vultaġġ Għoli 2

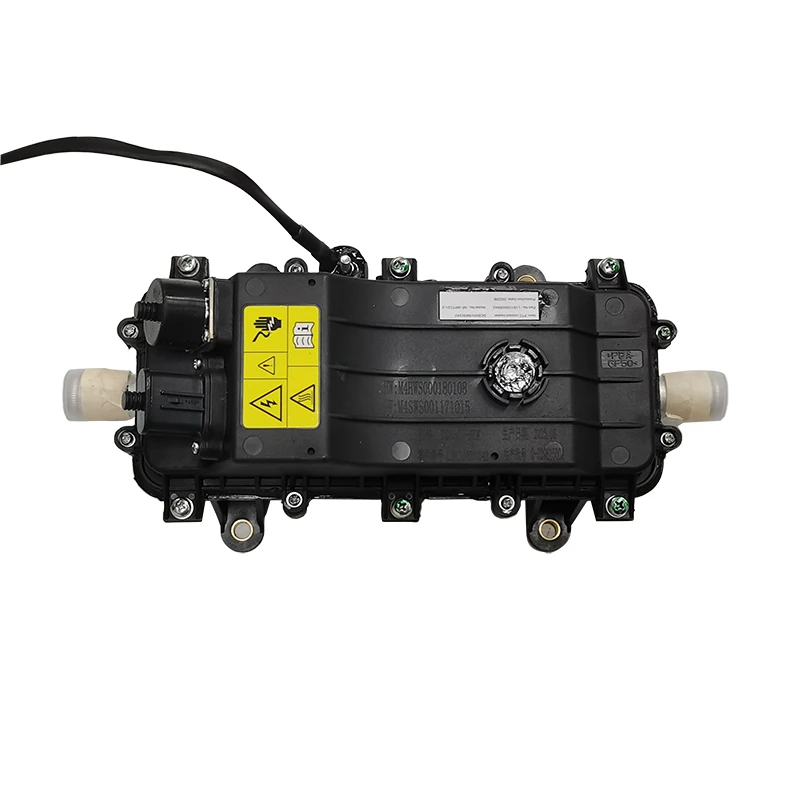

PTC water heater jista 'jipprovdi sħana għall-kabina tal-pilota ta' vetturi tal-enerġija ġodda u jilħaq l-istandard ta 'defrosting u defogging sikur. Jipprovdi wkoll sħana lil partijiet oħra tal-vettura li jeħtieġu regolazzjoni tat-temperatura, bħall-batterija.
Funzjoni ta 'Kontroll
1. Funzjoni tal-bidu artab: PWM tal-bidu artab
PWM juża 30s minn 0 fil-mija sa 100 fil-mija .Din il-funzjoni tintuża biex tipproteġi kurrenti għolja ta 'inrush u bidliet f'daqqa fuq ix-xarabank ta' vultaġġ għoli. Kull kanal jinbeda gradwalment b'mod artab, hemm kurrent immewweġ fil-proċess tal-bidu artab, u l-kurrent inrush huwa żgħir (<1.3 times="" the="" rated="">
2. Funzjoni ristretta:
2.1 Limitu tat-temperatura
①Meta t-temperatura tal-ħruġ tilħaq 80 grad, se tnaqqas b'mod attiv il-qawwa gradwalment biex iżżomm it-temperatura tal-ilma fl-iżbokk relattivament kostanti.
② Meta t-temperatura ta 'kwalunkwe IGBT tilħaq 85 grad, se tnaqqas b'mod attiv is-saħħa gradwalment jew itfiha. Meta tkun inqas minn 80 grad, terġa 'tibda taħdem, sabiex it-temperatura IGBT ma taqbiżx il-limitu.
2.2 Limitu tal-qawwa
Limitu tal-qawwa tal-bidu artab: kull qawwa hija limitata għal 2850W waqt il-bidu artab.
3. Funzjoni ta 'protezzjoni:
3.1 Protezzjoni ta 'vultaġġ żejjed u vultaġġ baxx ta' vultaġġ għoli
Il-firxa tal-vultaġġ tax-xogħol tista 'tiġi stabbilita skont il-ħtiġijiet tal-klijent. Il-heater li ma jkunx fil-medda mhux se jinbeda jew jintefa. Jekk jerġa 'lura għall-firxa, jerġa' jibda bil-mod għall-valur stabbilit attwali.
3.2 Protezzjoni ta 'vultaġġ żejjed u vultaġġ baxx tas-sewqan IGBT
Meta l-vultaġġ tas-sewqan IGBT ma jkunx fil-medda ta 'ħidma stabbilita, it-tisħin se jintefa kompletament, u wara l-irkupru, jerġa' jibda bil-mod għall-valur stabbilit attwali.
3.3 Protezzjoni ta 'konnessjoni anti-reverse ta' vultaġġ baxx
Il-konnessjoni b'lura ta 'vultaġġ baxx ma taħdimx.
3.4 It-temperatura tal-ħruġ tal-ilma fuq il-protezzjoni tat-temperatura
Meta t-temperatura tal-ilma fl-iżbokk taqbeż il-105 grad għal 3 sekondi, it-tisħin kollu jintefa immedjatament.
3.5 Protezzjoni ta 'short circuit
Kwalunkwe ċirkwit PTC huwa short-circuited, iċ-ċirkwit se jintefa immedjatament, irrepeti l-iskoperta 5 darbiet, u għadu ċirkwit qasir, iċ-ċirkwit mhux se jinxtegħel għat-tisħin qabel ma jerġa 'jinxtegħel.
3.6 Protezzjoni ta 'kurrent żejjed
Matul l-operazzjoni tat-tisħin, jekk iċ-ċirkwit ikompli jaqbeż 2 darbiet il-kurrent nominali għal 5s, huwa meqjus li jkun mgħobbi żżejjed, u ċ-ċirkwit jingħalaq u jerġa 'jinbeda.
Twissija:Vultaġġ għoli m'għandux il-kapaċità li jipprevjeni konnessjoni b'lura. Konnessjoni b'lura ta 'vultaġġ għoli se twassal għal tisħin dirett mhux ikkontrollat. Konnessjoni b'lura ta 'vultaġġ għoli tista' tikkawża ħsara PTC, tista 'tikkawża li l-vettura tonqos milli tiġi ċċarġjata minn qabel u ma tistax tinbeda, u tista' tikkawża l-ħruq tar-reżistenza tal-precharge!
